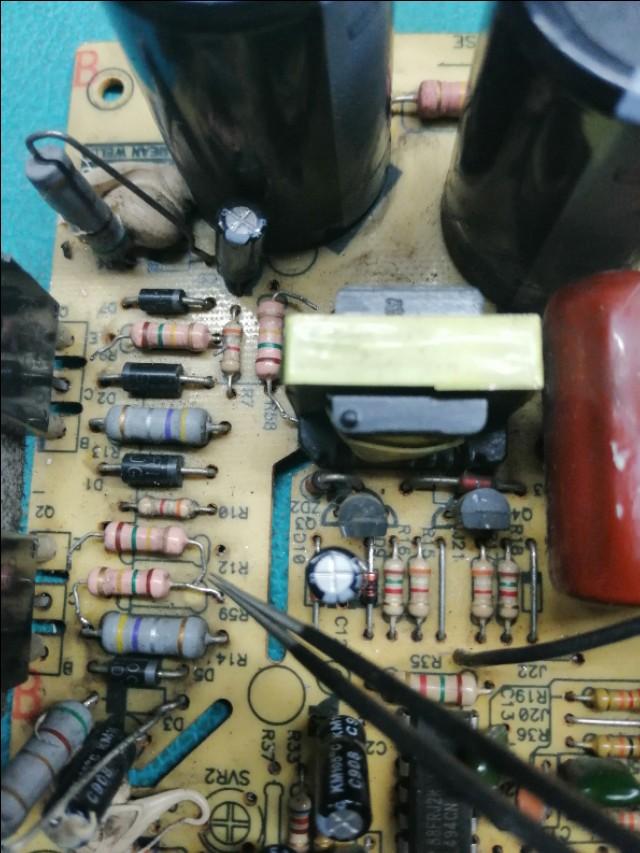

1.拆除启动电阻，电路板是R12R59R58R9 四个150K的电阻。

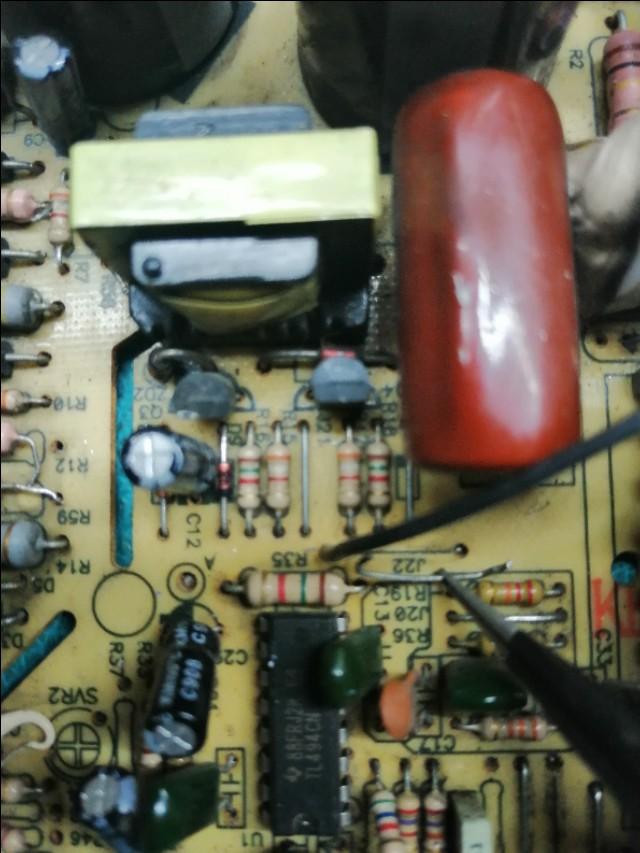

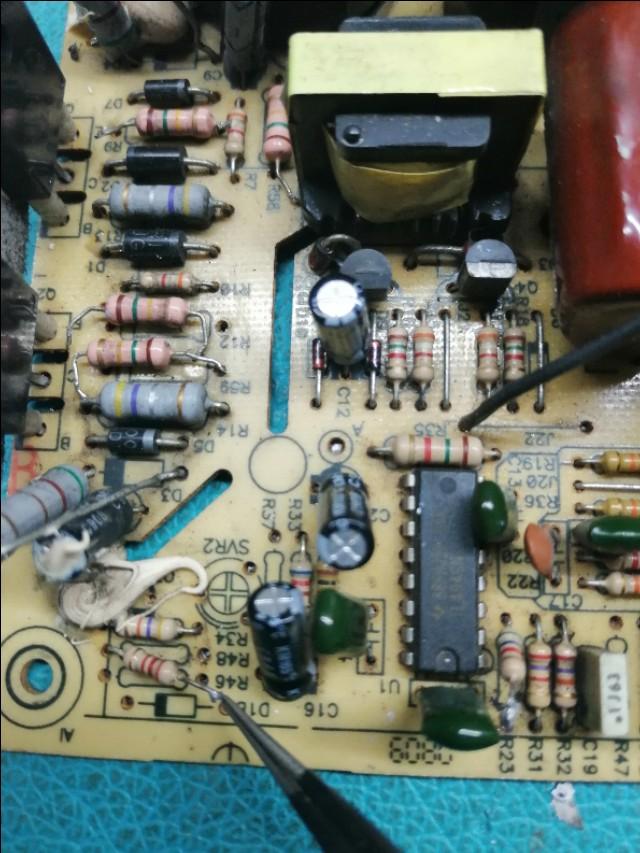

2.拆除原494供电，去掉J22一根跳线，12V辅助电源正极接J22到494一端，负极接地。

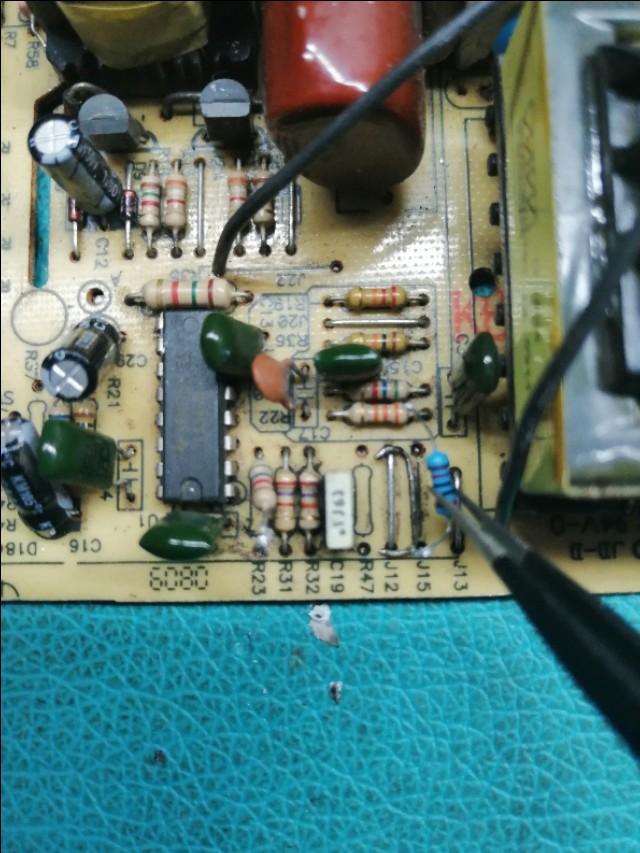

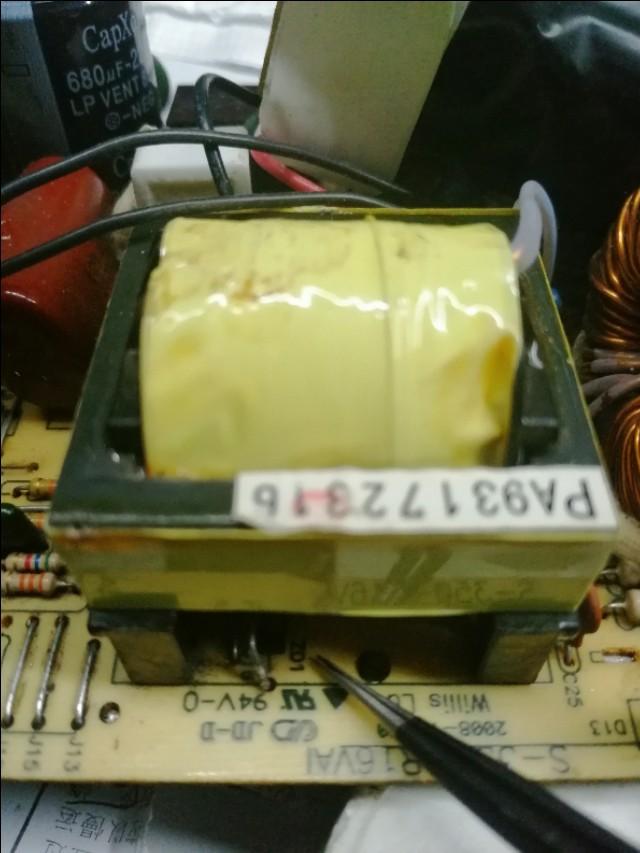

3.去掉J15更换为20K电阻，同时拆掉变压器下面的ZD1过压保护，输出可达到50V。

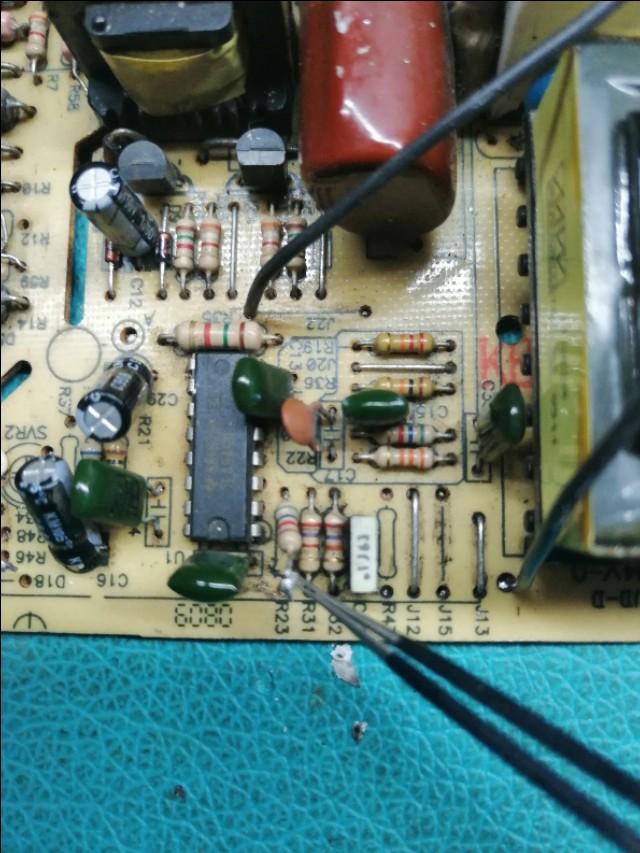

4.接调压，挑起R23带字一端，电位器1脚接地，可以和刚才12伏辅助电源地接一起，2脚接刚才挑起的R23电阻上，1脚接5V电压就是13、14脚。
5接调流电位器，挑起带字一端，电位器1脚接地（可以直接和调流电位器一脚相连），2脚接刚才挑起的R48电阻上，3脚接5V基准电压（可以和调流电位器2脚相连） 。

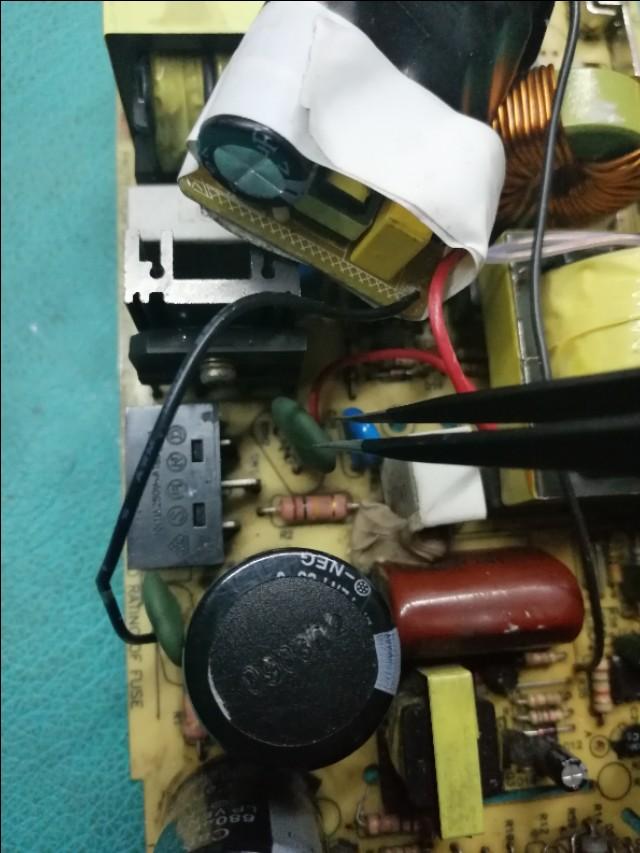

6.接辅助电源的输入，可以直接接开关电源的整流桥后面，不用分正负极。

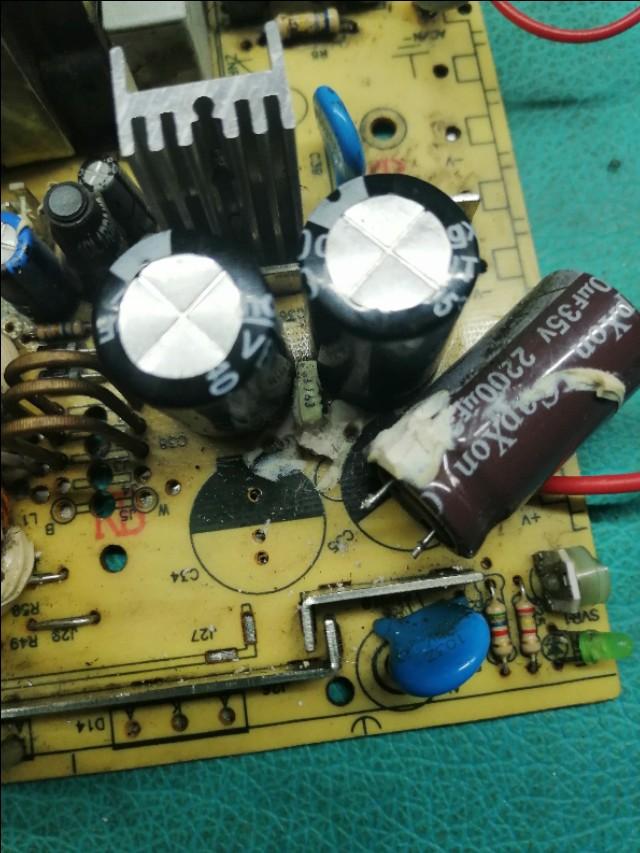

7.换掉原来的3个滤波电容，换成耐压值为63伏1000微法，同时拆除原来指示灯 ，这时候可以试一下能不能调压，记得要串灯泡，防止短路。

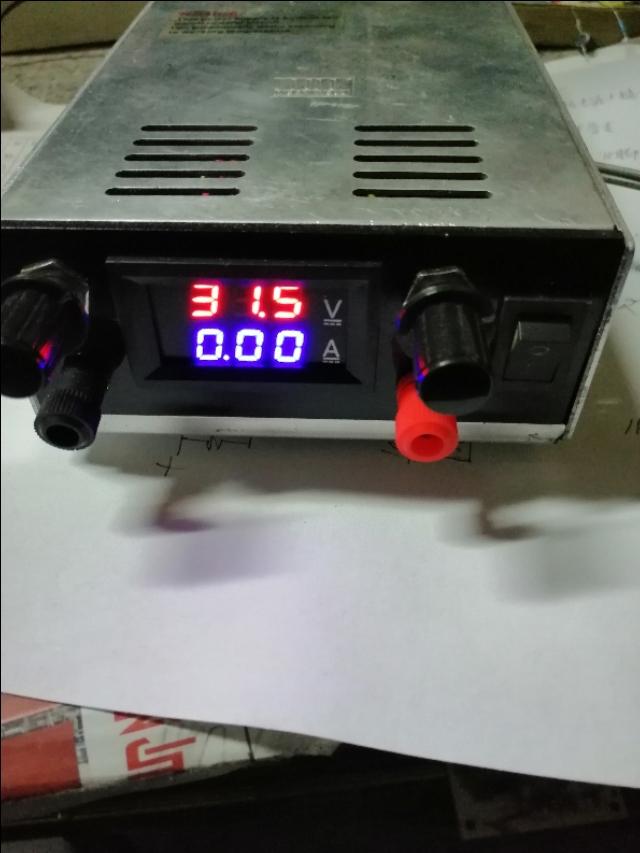

8接电流电压表，上面共有两个插头，其中一个是三根细线红黄黑，红线接12V辅助电源正极，黄线接明纬电源输出正极，黑线可以不接，这个是电压检测。还一个是两根粗点的线红和黑，黑线接电源输出地，红色线接输出，这个是电流检测。
9测试一下没有问题就开孔装到一起，记得做好绝缘，完工。
